| ब्रांड नाम: | OEM |
| मूक: | एक सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | विस्तृत उद्धरण के आधार पर |

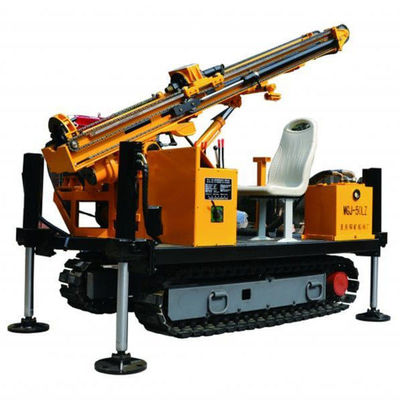

रोटरी हाइड्रोलिक क्षैतिज दिशात्मक ड्रिलिंग मशीन
विशेष विवरण:
1. iso9001-2000 प्रमाण पत्र।
2. हाइड्रोलिक नियंत्रण।
3. यांत्रिक ट्रांसमिशन, कुशलतापूर्वक ड्रिलिंग।
4. शक्ति, लचीला और आसान निर्माण।
5. बड़ा पुल बल, SCB32 / 12 डबल गियर तेल पंप।
6. बड़े टोक़, गति की एक विस्तृत श्रृंखला, शीर्ष-ड्राइव सिर।
अनुप्रयोग:
MGJ-50 टॉप ड्राइव हेड पोर्टेबल ड्रिलिंग रिग मुख्य रूप से मिट्टी और रॉक एंकरिंग के लिए उपयोग किया जाता है, राजमार्ग और बांध की नींव को मजबूत करने और मजबूत करने और दीवार को बनाए रखने, मिट्टी और चट्टान को टकराने से रोकता है, गहरी नींव के गड्ढे में समर्थन करता है, भूमिगत इंजीनियरिंग में पिन टिम्बरिंग और हैंडलिंग गगनचुंबी इमारत की नींव।
विशेषताएं:
1. शीर्ष सिर ड्राइव ड्रिल, मैकेनिकल ट्रांसमिशन, हाइड्रोलिक फीड और ड्रिलिंग कोण रेंज (एक विमान):
इलेक्ट्रिक मोटर के लिए 180 °, डीजल इंजन के लिए 90 °।
2. शीर्ष-ड्राइव सिर 2300 मिमी की यात्रा करता है, चूंगचींग अन्वेषण मशीनरी कारखाना विभिन्न ड्रिल रिग प्रदान कर सकता है
सीमित स्थानों में निर्माण की आवश्यकता को पूरा करने के लिए मस्तूल।
3. ड्रिल रिग सीमित अंतरिक्ष कार्य क्षेत्र के लिए उपयुक्त है।डाउन-होल हथौड़ा मुख्य ड्रिलिन्ह विधि है, कुशलता से और उच्च गति के साथ रोटरी ड्रिल।
4. मैन पोर्टेबल ड्रिलिंग रिग सरल संरचना, सुरक्षित और विश्वसनीय है।

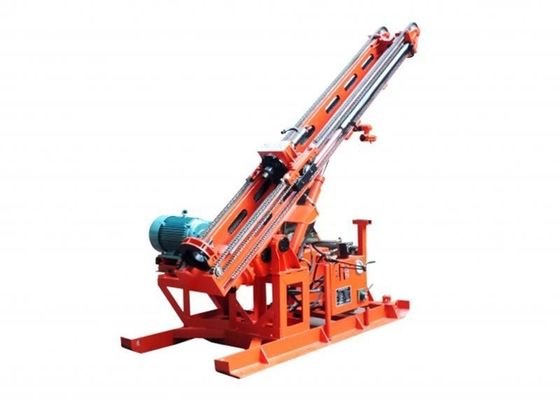

5. अपनी पसंद के लिए स्किड फ्रेम और पहिएदार फ्रेम।
हाइड्रोलिक विस्तृत गति बड़ी पुल बल क्षैतिज दिशात्मक ड्रिलिंग मशीन की तकनीकी विशिष्टता:
|
छेद व्यास (मिमी) |
110-180 |
ड्रिलिंग क्षमता (एम) |
60-30 |
|
|
कोण सीमा |
इलेक्ट्रिक मोटर 0-180 °;डीजल इंजन 0-90 ° |
|||
|
शीर्ष-ड्राइव सिर की गति (आर / मिनट) |
बिजली प्रकार |
बिजली की मोटर |
डीजल इंजन |
|
|
कम श्रृंखला |
आगे |
32; 59; 108; 187 |
40; 74; 135; 233 |
|
|
उलटना |
26 |
32 |
||
|
उच्च श्रृंखला |
आगे |
59, 110, 200, 343 |
74, 138, 250, 429 |
|
|
उलटना |
48; |
60 |
||
|
अधिकतम टोक़ (एनएम) |
2800 |
|||
|
शीर्ष-ड्राइव सिर यात्रा (मिमी) |
सामान्य मस्तूल |
2300 (एकल छड़ की लंबाई 2000) |
||
|
कम मस्तूल |
1500 (एकल रॉड की लंबाई 1200) |
|||
|
सबसे छोटा मस्तूल |
1200 (एकल रॉड की लंबाई 800) |
|||
|
पुल फोर्स (KN) |
ऊंचाई के लिए 14.6,22 (90 ° -180 °) |
|||
|
धक्का बल (KN) |
ऊंचाई के लिए 14.6,22 (90 ° -180 °) |
|||
|
लहरा गति (एम / एस) |
ऊंचाई के लिए 0.259,0.393 (90 ° -180 °) |
|||
|
तेल पंप |
SCB32 / 12 डबल गियर तेल पंप |
|||
|
पावर यूंट |
इलेक्ट्रिक मोटर Y160M; डीजल इंजन S1100; 11KW (एंकरिंग ड्रिलिंग) |
|||
|
ओवरआल आयाम (एल * डब्ल्यू * एच) (मिमी)
|
प्रकार |
परिवहन |
वजन (किग्रा) |
|
|
सामान्य मस्तूल |
3525 × 1000 × 1225 |
850 |
||
|
कम मस्तूल |
2725 × 1000 × 1225 |
780 |
||
|
सबसे छोटा मस्तूल |
2425 × 1000 × 1225 |
72 |
||
