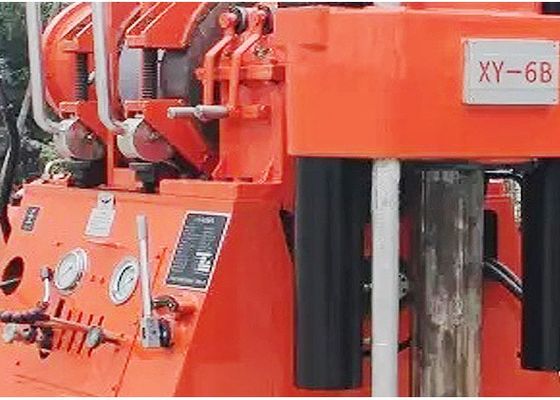

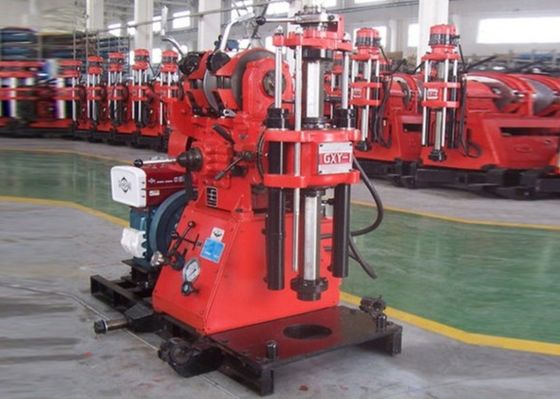

खनन के लिए हल्के हाइड्रोलिक कोर ड्रिलिंग मशीन

ड्रिलिंग क्षमता कोर ड्रिल

ड्रिल रॉड के प्रकार

ड्रिल रॉड कल्पना। (मिमी)

ड्रिलिंग गहराई

होम मेड ड्रिल रॉड

प्लानर में और बाहर

Φ54 × 6

2000 मी

Φ67 × 6

1600m

गाढ़ा भीतरी

Φ50 × 5.5

2100m

Φ60 × 6

1500 मीटर

वायर लाइन के साथ कोर निकालना

Φ55.5 × 4.75

2400m

Φ71 × 5

1650m

Φ89 × 5

1400m

DCDMA (डायमंड कोर ड्रिल मैन्युफैक्चरर एसोसिएशन) मेड ड्रिल रॉड

गाढ़ा भीतरी

BW

2300m

NW

1700m

HW

1200m

वायर लाइन के साथ कोर निकालना

BQ

2400m

NQ

2000 मी

मुख्यालय

1550m

बुनियादी विनिर्देशों

ड्रिलिंग कोण

90 ~ 80 डिग्री (360 डिग्री)

आयाम (एल × डब्ल्यू × एच)

3700 × 1300 × 2175 मिमी (डीजल इंजन)

3500 × 1300 × 2175 मिमी (इलेक्ट्रिक मोटर)

वजन (पावर यूनिट के बिना)

3700kg

रोटरी प्रमुख

स्पिंडल की आईडी

Φ116mm

धुरी की रोटरी गति (विद्युत गति 1480r / मिनट है)

आगे

96; 160; 230; 339; 336; 559; 804; 1178

उलटना

79, 277

स्पिंडल का मैक्स

7200N · मीटर

खिला स्ट्रोक

720mm

अधिकतम क्षमता

200KN

अधिकतम क्षमता

150KN

उभाड़ना

अधिकतम स्थानांतरण क्षमता (सिंगल लाइन)

60KN

उठाने की गति

0.64; 1.07; 1.54; 2.25m / s

स्टील वायर रस्सी का व्यास

Φ18.5mm (6 × 37)

ढोल की क्षमता

120m

पानी का ब्रेक

कार्य रोटरी गति

500 ~ 700R / मिनट

सिंगल बैलेंस स्पीड

3 ~ 8 / s

सिंगल बैलेंस लोड

45KN

तेल पंप

एकल गियर तेल पंप, दबाव, विस्थापन

20MPa, 20 मिलीलीटर / r

ढांचा

फ्रेम का स्ट्रोक

600 मिमी

पावर यूनिट

डीजल इंजन मॉडल R6105P

72KW, 2000r / min

इलेक्ट्रिक मोटर मॉडल Y280S-4

75KW, 1480r / मिनट
