उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | वाटर वेल ड्रिलिंग रिग | आयाम (एल * डब्ल्यू * एच): | 2080 * 780 * 1650mm |
|---|---|---|---|
| वोल्टेज: | 380V | वजन: | 800-950kg |
| लागू उद्योगों: | निर्माण कार्य | पावर टाइप: | बिजली |
| प्रकार: | कोर ड्रिलिंग रिग | शक्ति: | डीजल इंजन |
| हाई लाइट: | Geological Drilling Rig Machine,Engineering Geological Drilling Rig,200m Geological Drilling Rig Machine |
||

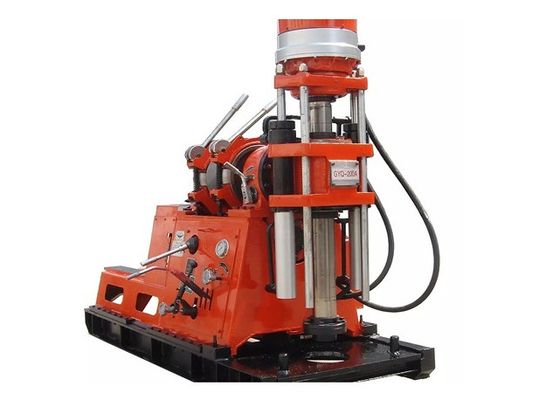

डीजल इंजन इंजीनियरिंग भूवैज्ञानिक ड्रिलिंग रिग मशीन
उत्पाद वर्णन
GYQ-200, GYQ-200A, और GYQ-200B सभी औद्योगिक और नागरिक निर्माण के लिए उपयुक्त हैं, साथ ही राजमार्ग, रेलवे, पुल नींव, बांध स्थल, जल संरक्षण, पानी के कुएं, पूर्वेक्षण और अन्य इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण के इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण , उथले तेल और गैस खनन, वेंटिलेशन और मेरा सुरंगों का जल निकासी, और बड़े-व्यास के ढेर के छेद का निर्माण।गठन के आधार पर, ड्रिलिंग जैसे हीरे, सीमेंट कार्बाइड और बरमा का उपयोग ड्रिलिंग के लिए किया जा सकता है।इस मॉडल में कॉम्पैक्ट संरचना, हल्के वजन, छोटे आकार और अच्छे वियोज्य के फायदे हैं।ये दो रिसाव नए बाजार की जरूरतों को पूरा करने वाले दुर्लभ आदर्श उपकरणों में से एक हैं।
मुख्य विशेषता
1. एक अधिक उचित गति सीमा का चयन किया जाता है।आठ गति स्तर, केंद्रीकृत गति परिवर्तन, एक-दूसरे के साथ स्व-लॉकिंग, बड़े कम गति वाले टोक़ और उपयोग की एक विस्तृत श्रृंखला है।इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण और हीरे की कोर ड्रिलिंग दोनों के लिए उपयुक्त है।
2. ड्रिलिंग रिग में गति को उलटने की दो गति है, जो सुरक्षित रूप से दोषों को संभालने के लिए सुविधाजनक है।
3. रोटरी चक उपयोगकर्ताओं को चुनने के लिए दो प्रकार की मैनुअल बॉल चक और स्वचालित केंद्रित हाइड्रोलिक चक को गोद लेती है।
GYQ-200 एक मैनुअल बॉल कार्ड प्रकार है, जो क्लैंपिंग में विश्वसनीय है, सक्रिय ड्रिल पाइप को चोट नहीं पहुंचाता है, और बार को रोकने के बिना इसे लागू किया जा सकता है।GYQ-200A और GYQ-200B हाइड्रोलिक चक प्रकार हैं, जो छह-तरफ़ा सक्रिय ड्रिल पाइप या पाइप ड्रिल पाइप को जकड़ सकते हैं।
4. पर्याप्त साधनों से लैस, जो कम परिचालन हैंडल, अधिक उचित लेआउट, लचीले और विश्वसनीय संचालन के साथ, छेद में स्थिति को समझने के लिए सहायक है।
5. दो-प्लेट सामान्य रूप से बंद घर्षण क्लच को अपनाया जाता है, जो खोलने और बंद करने के लिए लचीला है, और समायोजित करने और उपयोग करने में आसान है।
6. GYQ-200B ड्रिलिंग रिग में छेद के माध्यम से एक बड़ा ऊर्ध्वाधर है, जो and93 मिमी तक पहुंचता है, और रोटरी छिड़काव के लिए 89 ट्रिपल ड्रिल पाइप का उपयोग कर सकता है
ऑपरेशन।
7. फ्रंट और रियर मूविंग ऑयल सिलिंडर से लैस, गीटर 465 मिमी पीछे की ओर बढ़ता है, जो ड्रिलिंग टूल को उठाने और कम करने में बहुत सुविधा लाता है।
8. रिग वजन में हल्का है, संरचना में कॉम्पैक्ट है और जुदा करना आसान है और इसे पहाड़ियों या पहाड़ों में ड्रिलिंग कार्य पर लागू किया जा सकता है।
तकनीकी पैमाने
| पैरामीटर मॉडल | GYQ-200 | GYQ-200A | GYQ-200B | |
| बेसिक पैरामीटर | ड्रिलिंग गहराई | 200 मीटर | 200 मीटर | 260m |
| ड्रिलिंग झुकाव | 0-360 ° | |||
| ऋग आयाम | 1980 × 780 × 1480mm | 1980 × 780 × 1500 | 2080 × 780 × 1650mm | |
| रिग वजन (विद्युत को छोड़कर) | 800 किलो | 900kg | 950kg | |
| जाइरोस्कोप | ड्रिल पाइप क्लैंपिंग विधि | बॉल कैसेट | हाइड्रोलिक चक | हाइड्रोलिक चक |
| Y160L-4 मोटर के साथ कार्यक्षेत्र दस्ता गति | पॉवर 15kw स्पीड 1460rpm पॉवर 15kw स्पीड 1460rpm |
पावर 18.5kw स्पीड 1470rpm |
||
| फ़ॉरवर्ड स्पीड | 55, 96, 152, 210, 262, 455, 718, 990rpm | |||
| रिवर्स स्पीड | 44; 206rpm | |||
| ऊर्ध्वाधर अक्ष स्ट्रोक | 500 मिमी | |||
| ऊर्ध्वाधर दस्ता टोक़ | 2500N · मीटर | 3200N · मीटर | ||
| ऊर्ध्वाधर दस्ता का भार उठाने वाला बल | 49KN | 72KN | ||
| अधिकतम कार्यक्षेत्र एक्सिस दबाव | 36KN | 54KN | ||
| छेद व्यास के माध्यम से ऊर्ध्वाधर दस्ता | Φ63mm | Φ93mm | ||
| उभाड़ना | अधिकतम उठाने की क्षमता (कम गति एकल रस्सी) | 25KN | ||
| ढोल की गति | 34; 59; 94; 129rpm | |||
| तार रस्सी उठाने की गति (एकल रस्सी एकल परत) | 0.38; 0.66; 1.05; 1.44m / s | |||
| तार रस्सी विनिर्देशों | Φ12.5mm | |||
| रस्सी की क्षमता | 30m | |||
| मोबाइल डिवाइस | चलती सिलिंडर स्ट्रोक | 465mm | ||
| रिग से होल तक की दूरी | 330mm | |||
| पावर कॉन्फ़िगरेशन | Y160L-4 मोटर | पावर 15KW | पावर 15KW | पावर 18.5KW, |
| स्पीड 1460r / मिनट | स्पीड 1460r / मिनट | स्पीड 1470r / मिनट | ||
| L28 डीजल इंजन | पावर 20KW | |||
| गति 2200r / मिनट | ||||
