उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| उत्पाद का नाम: | YDL-90HB ड्रिलिंग रिग | आयाम (एल * डब्ल्यू * एच): | 5200 * 2200 * 2600mm |
|---|---|---|---|
| वजन: | 5000kg | लागू उद्योगों: | विनिर्माण संयंत्र, निर्माण कार्य, ऊर्जा और खनन |
| पावर टाइप: | इलेक्ट्रिक और डीजल वैकल्पिक हैं | प्रकार: | कोर ड्रिलिंग रिग |
| हाई लाइट: | Crawler Rotary Water Well Drilling Rigs,Hydraulic Rotary Well Drilling Rig,Small Rock Drilling Equipment |
||

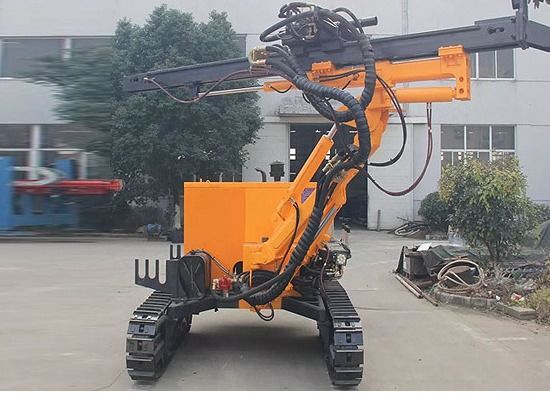

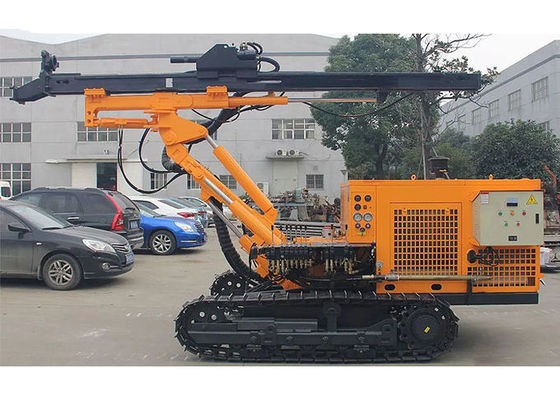

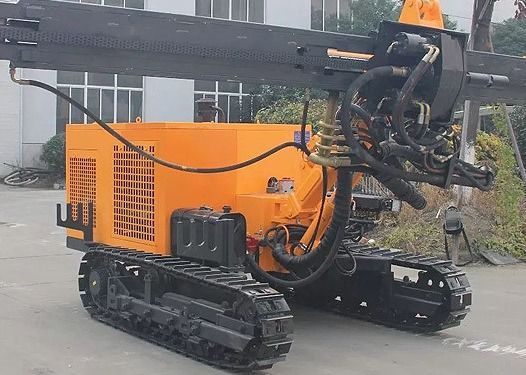

एंकरिंग के लिए क्रॉलर टाइप रोटरी वेल ड्रिलिंग रिग
उत्पाद वर्णन
YDL-90HB क्रॉलर-टाइप हाई-लिफ्ट डॉबी मल्टीफंक्शनल ड्रिलिंग रिग एंकरिंग, रोटरी जेटिंग और वर्षा के लिए विकसित एक कुशल ड्रिलिंग रिग है।इस रिग में डीजल इंजन और इलेक्ट्रिक मोटर के लिए दोहरी शक्ति है, और अलग से काम कर सकते हैंऔर अलग से।यह एक उच्च-टॉर्क डुअल हाइड्रोलिक मोटर से लैस है, एक विश्वसनीय और स्थिर हाइड्रोलिक सिस्टम से लैस है, और इसमें एक उत्तरदायी स्लाइडिंग फ्रेम है।
आवेदन की गुंजाइश
1. निम्नलिखित प्रक्रियाओं के लिए उपयुक्त:
(1) रोटेशन की गति अधिक है, और ट्विस्ट ड्रिल के उपयोग से मिट्टी की परत की दक्षता अधिक होती है।
(2) एंकरिंग को पाइप ड्रिलिंग, आवरण ड्रिलिंग, और ड्रिल पाइप आवरण ड्रिलिंग ड्रिल करने के लिए लागू किया जा सकता है।
(3) रोटरी छिड़काव एकल, डबल और ट्रिपल रोटरी छिड़काव विधियों के लिए उपयुक्त हो सकता है।
2. विभिन्न मॉड्यूल को कॉन्फ़िगर करके, यह निम्नलिखित प्रक्रियाओं के लिए उपयुक्त हो सकता है:
(1) फाउंडेशन पिट वर्षा।
(२) सूक्ष्म डालना।
(3) भूतापीय छिद्र (पानी का कुआँ) निर्माण।
3. निम्नलिखित निर्माण प्रक्रियाओं के लिए संबंधित ड्रिलिंग उपकरण विकसित किए गए हैं:
(1) तीन-विंग ड्रिल बिट ड्रिल किया जाता है, और कीचड़ को छुट्टी दे दी जाती है।यह मिट्टी और रेत की परतों की उच्च गति ड्रिलिंग के लिए उपयुक्त है।
(2) डीटीएच हथौड़ा हवा से बाहर निकलता है और खिसकता है।यह रॉक निर्माण और टूटी हुई परत निर्माण के लिए उपयुक्त है।
(3) छेद के तल पर हाइड्रोलिक हथौड़ा ड्रिलिंग, और कीचड़ निर्वहन।यह टूटी परतों और रेत की परतों जैसी बड़ी पानी की सामग्री के साथ समतल निर्माण के लिए उपयुक्त है।
(4) आवरण ड्रिलिंग।
(5) ड्रिल पाइप और आवरण की यौगिक ड्रिलिंग।
(6) सिंगल, डबल, ट्रिपल स्पिन स्प्रे, फिक्स्ड स्प्रे, स्विंग स्प्रे और अन्य स्पिन स्प्रे प्रक्रियाएं।
मुख्य विशेषता:
1. टोक़ और गति का वास्तविक आवश्यकताओं के अनुसार यथोचित मिलान किया जा सकता है।यौगिक आवरण ड्रिलिंग को अलग-अलग संरचनाओं के अनुसार संबंधित टॉर्क गायरेटर के साथ कॉन्फ़िगर किया जा सकता है, जो रिग की अनुकूलन क्षमता में सुधार करता है।
2. मस्तूल यात्रा 3.4 मीटर है, जिसका उपयोग 3 मीटर ड्रिल पाइप के लिए किया जा सकता है,
3. क्रॉलर चेसिस, मस्तूल पिच और लेफ्ट-राइट स्विंग, कैरिज पिच और लेफ्ट-राइट स्विंग, बड़े-व्यास आउटरीगर सिलेंडर, 0.9-मीटर स्लाइड, छिद्र समर्थन उपकरण से लैस, जो ड्रिलिंग रिग विस्थापन और स्थिति को बेहद लचीला और सुविधाजनक बनाता है। ड्रिलिंग के लिए स्थिर और विश्वसनीय।
4. अधिकतम उठाने की ऊँचाई 3.5 मी
5. उपयोगकर्ता जीतने के लिए 1.5 टन उपकरण चुन सकते हैं।
6, उपयोगकर्ता स्वचालित रिलीज का चयन कर सकते हैं।
तकनीकी पैमाने:
| रोटरी स्प्रे | रोटरी स्प्रे ढेर व्यास (मिमी) | सिंगल: 400 ~ 600 डबल: 600 ~ 1200, |
| ट्रिपल: 800 ~ 1600 | ||
| ड्रिलिंग गहराई (एम) | २० ~ ५० | |
| लंगर (डीटीएच) | ड्रिलिंग व्यास (मिमी) | Φ100 ~ Φ210 |
| ड्रिलिंग गहराई (एम) | 60 ~ 90 | |
| ड्रिल रॉड व्यास (मिमी) | Φ73, Φ89, Φ102, Φ114 | |
| बेसिक पैरामीटर | स्लाइड कैरिज यात्रा (मिमी) | 900 |
| गाड़ी का खंभा | 0 ° ऊपर, 135 ° नीचे | |
| गाड़ी का स्विंग एंगल | 95 ° बाएँ (5 ° दाएँ) | |
| 5 ° वाम (95 ° दाएं) | ||
| मस्त पिच एंगल | 55 ° ऊपर, 15 ° नीचे | |
| मस्त झूला कोण | 45 ° बाएँ और दाएँ | |
| अधिकतम उठाने की ऊँचाई (एम) | 3.5 | |
| रोटेटर आउटपुट स्पीड (आर / मिनट) | 0 ~ 175 (पूरी तरह से समायोज्य) | |
| जाइरोस्कोप आउटपुट टोक़ (एन · एम) | 5300 | |
| गायरो यात्रा (मिमी) | 3400 | |
| स्लाइड कैरिज यात्रा (मिमी) | 900 | |
| भारोत्तोलक बल के Gyrator (Kn) | 60 | |
| रोटेटर उठाने की गति (एम / मिनट) | 0 ~ 1.6 (Steplessly एडजस्टेबल), | |
| 1.6, 5.8, 23.4 | ||
| गाइरेटरी प्रेशर (KN) | 30 | |
| रोटरी दबाव गति (एम / मिनट) | 0 ~ 2.7 (स्थिर रूप से एडजस्टेबल), | |
| 2.7, 9.5, 38.4 | ||
| चलने का रास्ता | पैदल चलना | |
| Gradeability | 30 ° | |
| चलने की गति (किमी / घंटा) | 2 | |
| इनपुट पावर (डीजल इंजन) | 55KW, 1500r / मिनट | |
| इनपुट पावर (मोटर) | 55KW, 1480r / मिनट | |
| परिवहन स्थिति (लंबाई X चौड़ाई X ऊँचाई) (मिमी) | 5200 * 2200 * 2600 | |
| वजन (किग्रा) | 5000 |
