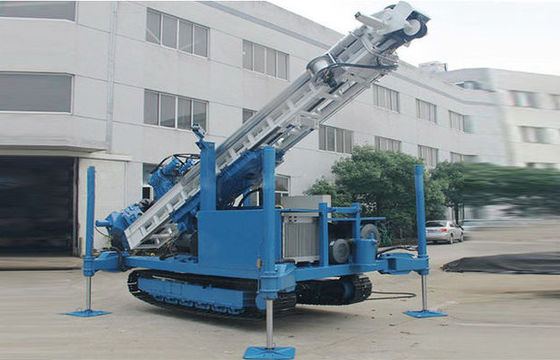

हाइड्रोलिक वॉटर वेल हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन

हाइड्रोलिक वॉटर वेल हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन

उत्पाद वर्णन

YDL-300HDX पूर्ण हाइड्रोलिक उच्च लिफ्ट बहुक्रियाशील ड्रिलिंग रिग एक नया प्रकार, उच्च दक्षता, ऊर्जा की बचत है, बहुक्रियाशील पूर्ण हाइड्रोलिक ड्राइव, पावर हेड हाई लिफ्ट मल्टीफंक्शनल ड्रिलिंग रिग।मुख्य रूप से कुओं की ड्रिलिंग के लिए उपयोग किया जाता है जैसे पानी के कुएँ, निगरानी कुएँ, भू-तापीय वातानुकूलन छिद्र, राष्ट्रीय रक्षा परियोजनाएँ, जल-रोधी  लंगर, केबल स्टे लंगर, उच्च दबाव रोटरी जेट, आदि;पनबिजली परियोजनाओं, रेलवे, राजमार्गों, शहरी नींव और अन्य चट्टानों के लिए भी उपयुक्त है, मिट्टी इंजीनियरिंग में बड़े एपर्चर ऊर्ध्वाधर छेद का निर्माण;ग्राउटिंग सुदृढीकरण छेद;छोटे नींव ढेर छेद;लघु बवासीर, आदि ड्रिलिंग रिग संबंधित ड्रिलिंग उपकरण से लैस होने के बाद, यह विभिन्न प्रक्रियाओं का प्रदर्शन कर सकता है, जैसे कि वायवीय डाउन-द-होल हथौड़ा ड्रिलिंग, एयर फोम ड्रिलिंग, गैस लिफ्ट रिवर्स परिसंचरण ड्रिलिंग, लंबे सर्पिल ड्रिलिंग, मिट्टी परिसंचरण ड्रिलिंग, सनकी ट्यूब ड्रिलिंग, दंत ड्रिलिंग व्हील बिट ड्रिलिंग, हाइड्रोलिक हथौड़ा ड्रिलिंग, आदि।

इस रिग की सबसे बड़ी विशेषता यह है कि पावर हेड में 7 मीटर का स्ट्रोक होता है, और स्विंग करने के लिए एक बड़े टॉर्क हाइड्रोलिक मोटर से लैस होता है, और सिलेंडर में एक बड़ा प्रोपल्शन और उठाने की क्षमता होती है।अधिकतम क्षैतिज लिफ्ट की ऊंचाई 4.5 मीटर है।उपयोगकर्ता श्रम की तीव्रता को कम करने के लिए हाइड्रोलिक टेलीस्कोपिक मैनिपुलेटर और बूस्टर पंप चुन सकते हैं।

पावर हेड में कई गति होती हैं, जो ड्रिलिंग रेंज को व्यापक बनाती है।हाइड्रोलिक आउटरिगर में एक बड़ा स्ट्रोक होता है और इसे क्रेन क्रेन के बिना क्षेत्र में स्थानांतरित किया जा सकता है।

मुख्य विशेषता

1. ड्रिलिंग रिग में मजबूत ड्रिलिंग क्षमता, विस्तृत आवेदन रेंज, तेज ड्रिलिंग गति, मजबूत दुर्घटना से निपटने की क्षमता और उच्च ड्रिलिंग दक्षता है।
2. रिग का पावर हेड मैकेनिकली और हाइड्रॉलिकली वेरिएबल हो सकता है।विभिन्न ड्रिलिंग विधियों जैसे कि डाउन-द-होल हथौड़ा, एड़ी पाइप, पूर्ण आवरण और मिश्र धातु मोड़ के लिए उपयुक्त है।
मस्तूल पर 3, 2 बड़े तेल सिलेंडर, 25 टन के बल उठाने पर, सनकी पाइप के साथ ड्रिलिंग करते समय आवरण खींचने के लिए इस्तेमाल किया जा सकता है, छोटे गैर-खुदाई निर्माण के लिए भी इस्तेमाल किया जा सकता है।

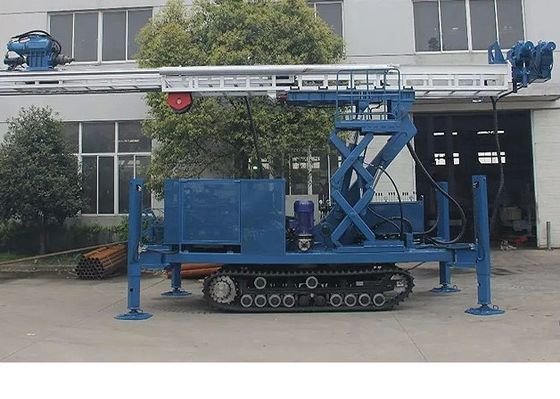

4. अधिकतम क्षैतिज लिफ्ट की ऊंचाई 4.5 मीटर है, और अधिकतम ऊंचाई कोण 30 ° है।
5. प्लेटफ़ॉर्म का एक पक्ष हाइड्रोलिक टेलीस्कोपिक प्लेटफ़ॉर्म से सुसज्जित है, ताकि लोग उस पर खड़े होने के दौरान ड्रिल पाइप को लोड और अनलोड कर सकें, जो सुविधाजनक और सुरक्षित है।
6. ड्रिलिंग रिग आंतरिक और बाहरी दूरबीन मास्टर्स को गोद लेती है, पावर हेड यात्रा 7 मीटर और दो 3 तक पहुंचती है मीटर ड्रिल रॉड को एक बार में ड्रिल किया जा सकता है, जिससे एक बार ड्रिल रॉड जोड़ने के लिए समय कम हो जाता है और दक्षता दोगुनी हो जाती है।विशेष रूप से उच्च दबाव रोटरी स्प्रे के लिए उपयुक्त है।

7. 1.5 मीटर के स्ट्रोक के साथ एक प्रोपेलिंग फ्रेम से लैस, मस्तूल को सीधे छिद्र या समर्थन में धकेल दिया जा सकता है

जमीन, और ड्रिलिंग अधिक स्थिर है।
8. मुख्य शाफ्ट एक टेलीस्कोपिक बफर तंत्र को गोद लेता है, जो प्रभावी रूप से ड्रिलिंग उपकरण की रक्षा कर सकता है, और पर  उसी समय, यह ड्रिल रॉड वायर बकसुआ को झोंपड़ी के दौरान क्षतिग्रस्त होने से बचाता है।
9. रिग छिद्र उपकरण पर एक हाइड्रोलिक ग्रिपर से सुसज्जित है, जो सहायक समय और श्रम की तीव्रता को कम करने के लिए स्वचालित रूप से झोंपड़ी को छोड़ देता है।छिद्र एक गाइड डिवाइस से लैस है, जो ड्रिलिंग को अधिक स्थिर और विश्वसनीय बनाता है।
10. ड्रिलिंग रिग क्रॉलर चेसिस पर मुहिम की जाती है, ताकि पूरी मशीन को स्थानांतरित कर दिया जाए, और चलना तेज और सुविधाजनक हो।उपयोगकर्ता लोहे की पटरियों या इंजीनियरिंग रबर पटरियों का चयन कर सकते हैं।इंजीनियरिंग रबर ट्रैक जमीन को नुकसान नहीं पहुंचाते हैं, और वे शहरों में काम कर सकते हैं।
11. रिग 4 लॉन्ग-स्ट्रोक आउटरिगर सिलिंडर का उपयोग करता है, जिसे दोनों तरफ या वैकल्पिक हाइड्रोलिक लेटर में घुमाया जा सकता है

दूरबीन पैर।4 आउटरिगर सिलेंडरों के लटके होने के बाद, स्ट्रोक 1600 मिमी तक पहुंच जाता है, और कार को सीधे अंदर डाला जा सकता है। किसी क्रेन रिग की आवश्यकता नहीं है।लोडिंग और अनलोडिंग में स्थानांतरित किया जा सकता है।
12. रिग के हाइड्रोलिक सिस्टम के मुख्य घटक घरेलू और विदेशी प्रसिद्ध उत्पाद हैं, जो पूरे मशीन के प्रदर्शन को स्थिर और विश्वसनीय बनाते हैं, और सेवा जीवन लंबा है।
13. ड्रिलिंग रिग को विभिन्न प्रकार की ड्रिलिंग प्रक्रियाओं पर लागू किया जा सकता है: लंबी सर्पिल ड्रिलिंग, एयर डीटीएच हैमर ड्रिलिंग, मड पॉजिटिव सर्कुलेशन फुल केसिंग ड्रिलिंग, ट्यूब के साथ एयर डीटीएच हथौड़ा सनकी ड्रिलिंग, कोन बिट ड्रिलिंग, हाई प्रेशर स्पिनिंग स्प्रे जॉब इत्यादि। पर।
14. मस्तूल के शीर्ष पर एक उपकरण लहरा (2 टन उठाने बल) है, जो ड्रिल रॉड जैसे उपकरण उठाने के लिए सुविधाजनक है।
15. मस्तूल के बगल वाले प्लेटफ़ॉर्म पर, उपयोगकर्ता एक हाइड्रोलिक टेलीस्कोपिक मैनिपुलेटर चुन सकते हैं, जो इच्छुक छेद संचालन के लिए एक अच्छा सहायक है।
16. रिग में एक उच्च स्थिति वाला रोटरी प्लेटफ़ॉर्म है, जो निर्माण के दौरान रिग को अधिक लचीला बनाता है।
17, उपयोगकर्ता की जरूरतों के अनुसार, बूस्टर पंप (मोटर या हाइड्रोलिक मोटर ड्राइव) के साथ कॉन्फ़िगर किया जा सकता है।
18. उपयोगकर्ता ड्रिलिंग रिग की शक्ति के रूप में इलेक्ट्रिक मोटर या डीजल इंजन का चयन कर सकते हैं।
19. उपयोगकर्ता अपनी आवश्यकताओं के अनुसार छोटे स्ट्रोक या लंबे स्ट्रोक को अनुकूलित कर सकते हैं।

तकनीकी पैमाने:
