उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गहराई पर ड्रिल करें: | 300 मीटर | पावर टाइप: | डीज़ल |
|---|---|---|---|
| प्रयोग: | पानी का कुआँ | वोल्टेज: | 380V |
| आयाम (एल * डब्ल्यू * एच): | 12500 * 2480 * 3400MM | वजन: | 19.3T |
| ड्रिल व्यास: | 150-1500mm | हवाई जहाज़ के पहिये: | चीन ट्रक यूरोपीय संघ III |
| आवेदन: | पानी का कुआँ | ड्रिलिंग विधि: | मड रोटरी ड्रिलिंग, डीटीएच |
| हाई लाइट: | Vehicle Mounted Drilling Equipment,Rotary Table Drilling Rig,300m Truck Mounted Drilling Rig |
||

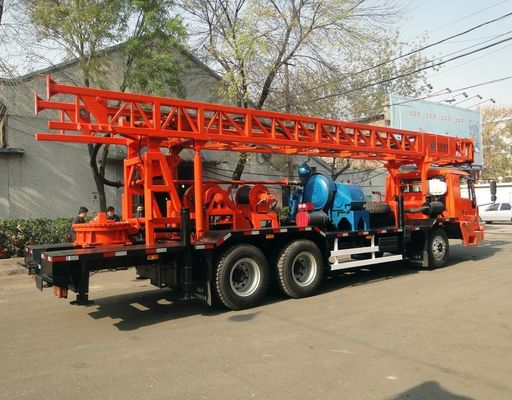

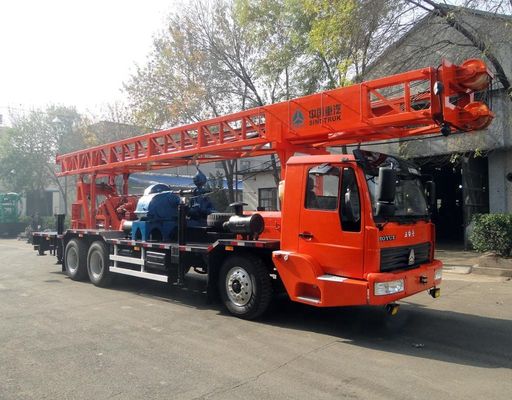

BZC300ZY 300 मीटर पानी खैर ट्रक घुड़सवार ड्रिलिंग मशीन
अधिक डिजाइन फायदे
1. BZC350ZY वाहन घुड़सवार ड्रिलिंग उपकरण एक रोटरी ड्रिलिंग रिग है।
2. ड्रिलिंग रिग SINOTRUK 6 * 4 ड्राइव फॉर्म विशेष ट्रक चेसिस से सुसज्जित है, और ट्रांसफर केस, मेन ड्राइव, गियरबॉक्स, ड्यूल-चरखी, गारा पंप, रोटरी टेबल, ड्रिल टॉवर और स्टील वायर फीडिंग सिस्टम सभी पर मुहिम शुरू की गई है चेसिस।
3. पावर सिस्टम
BZC350ZY ट्रक माउंटेड ड्रिलिंग रिग ऑटोमोटिव इंजन से लैस हैं, और इसके अलावा ट्रांसफर केस और हाइड्रोलिक सिस्टम से भी लैस हैं।इसलिए, ट्रक और ड्रिलिंग तंत्र एक साथ काम कर सकते हैं।
4. तीन-चरण एसी जेनरेटिंग सेट वाहन को रात में वेल्डिंग संचालन और उपकरण रखरखाव के लिए सुविधा प्रदान करने वाली ड्रिलिंग मशीन प्रदान करता है।
5. BZC350ZY दोहरी-चरखी और ड्रिल टॉवर चरखी ब्लॉक, आदि के साथ सुसज्जित है, जो ड्रिलिंग दबाव को बढ़ाने के लिए कार्य करता है और ड्रिलिंग में पानी की अच्छी तरह से ड्रिलिंग रिग कीचड़ मिट्टी, और बेड रॉक, आदि में मदद करता है। यह डिजाइन सुधारने में बहुत प्रभावी है। ड्रिलिंग दक्षता।
6. ड्राइविंग प्रणाली
यह ट्रक माउंटेड ड्रिलिंग रिग मुख्यतः यांत्रिक चालित है।ड्रिल टॉवर और चार लेवलिंग पैरों को हाइड्रॉलिक रूप से नियंत्रित किया जाता है।दो यांत्रिक पैर, स्थानांतरण मामले और गारा पंप के वाल्वों को वायवीय रूप से नियंत्रित किया जाता है।
7. पावर सिस्टम
BZC350ZY ट्रक माउंटेड ड्रिलिंग रिग ऑटोमोटिव इंजन से लैस हैं, और इसके अलावा ट्रांसफर केस और हाइड्रोलिक सिस्टम से भी लैस हैं।इसलिए, ट्रक और ड्रिलिंग तंत्र एक साथ काम कर सकते हैं।
8. ड्रिलिंग विधि
एक मानक BZC350ZY ट्रक घुड़सवार ड्रिलिंग रिग दिशात्मक परिसंचरण ड्रिलिंग विधि को गोद लेती है।BW850 / 2A स्लरी पंप से लैस, यह ड्रिलिंग तरल पदार्थ के रूप में घोल का उपयोग करता है, और अंत में उच्च दबाव सवार पंप की मदद से प्रत्यक्ष परिसंचरण ड्रिलिंग को प्राप्त करता है।
यदि उचित ड्रिलिंग उपकरण से सुसज्जित है, तो ड्रिलिंग मशीन अन्य ड्रिलिंग विधियों को भी प्राप्त कर सकती है।
अनुप्रयोग
इस ट्रक पर चढ़ने वाली ड्रिलिंग रिग की रोटरी टेबल बड़े टोक़ के साथ आती है और परिणामस्वरूप ड्रिल उपकरण जल्दी से छेद बनाता है।वर्तमान में, हमारे ड्रिलिंग रिग ने कुछ नाम रखने के लिए जल संरक्षण परियोजनाओं, औद्योगिक गहरे कुएं, पारंपरिक जल कुओं और भूतापीय कुएं, आदि की ड्रिलिंग, और राष्ट्रीय रक्षा क्षेत्रों में आवेदन पाया है।यह मिट्टी, रेत, बेड रॉक, बेसाल्ट स्ट्रैटा और अधिक में ड्रिलिंग के लिए लागू है।
मानक विन्यास
|
ड्रिलिंग गहराई (एम) |
80 |
300 |
|
|
बोरहोल व्यास (मिमी) |
1500 |
500 |
|
|
रोटरी टेबल गति (आर / मिनट) |
21.2;36;63.2;100.6;155;20.2 (रिवर्स) |
||
|
रोटरी टेबल टॉर्क (KN.m) |
18;10.6;6;3.8;2.5;18.9 (उल्टा) |
||
|
मुख्य चरखी के बल (एकल चरखी रस्सी के साथ) (KN) |
30 |
||
|
मैक्स।मुख्य चरखी (KN) का बल खींचना |
180 |
||
|
सहायक हाइड्रोलिक चरखी के बल (एकल चरखी रस्सी के साथ) (KN) |
40 |
||
|
मैक्स।सहायक हाइड्रोलिक चरखी (केएन) का बल |
160 |
||
|
हुक की ऊँचाई क्षमता (KN) |
180 |
||
|
ड्रिल टॉवर की क्षमता (केएन) |
180 |
||
|
ड्रिल टॉवर ऊंचाई (मिमी) |
11500 |
||
|
भार वहन क्षमता (टी) |
25 |
||
|
ड्रिल स्टेम |
मुख्य ड्रिल स्टेम (मिमी) |
108 × 108 × 7500 |
|
|
दूसरी ड्रिल स्टेम (मिमी) |
OD89 × 10 × 5500 |
||
|
हवाई जहाज़ के पहिये |
नमूना |
TAZ5183TZJ (क्रेन ट्रक चेसिस) |
|
|
ड्राइव के प्रकार |
6 × 4 |
||
|
यन्त्र |
मॉडल और प्रकार |
CA6DE3-20E3 यूरो III |
|
|
रेटेड शक्ति (किलोवाट) |
147 |
||
|
रोटेशन की गति (आर / मिनट) |
2300 |
||
|
कुल मिलाकर आयाम (L × W × H) (मिमी) |
11110 × 2490 × 2500 |
||
|
PRChina के राष्ट्रीय घोषणा में मॉडल |
TAZ5173TZJBZC350 पानी अच्छी तरह से ड्रिलिंग रिग |
||
|
वजन (किग्रा) |
19,340 |
|
परिवहन आयाम (L × W × H) (मिमी) |
12160 * 2490 * 3440 |
|
कुल मिलाकर आयाम (L × W × H) (मिमी) |
11110 * 2490 * 13110 |
