| ब्रांड नाम: | OEM |
| मूक: | एक सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | विस्तृत उद्धरण के आधार पर |

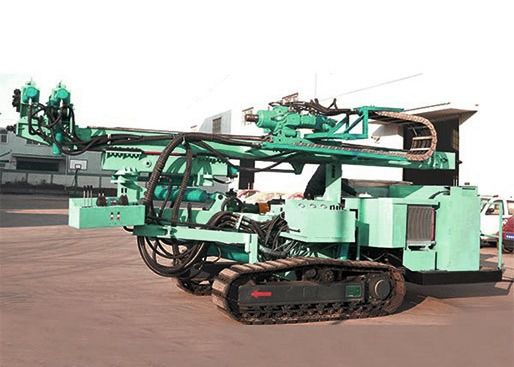

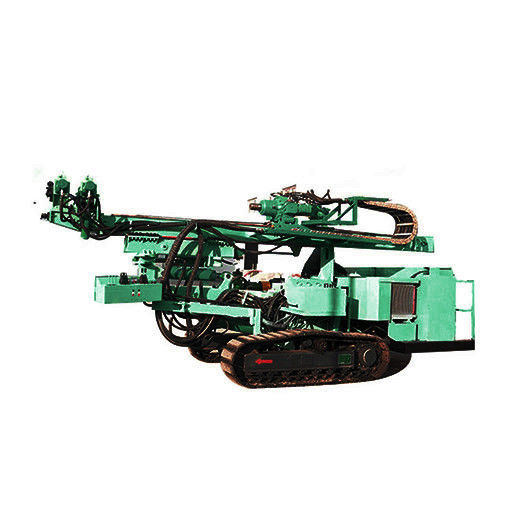

हाइड्रोलिक 250 मीटर पर्क्युसिव ग्राउंड एंकर ड्रिलिंग मशीन
उत्पाद वर्णन
रिग समग्र संरचना है, इसे तीन आयामों में समायोजित किया जा सकता है, 360 ° निर्माण प्राप्त कर सकता है, और स्टील से सुसज्जित है
क्रॉलर वॉकिंग चेसिस, तेज़ी से चलने वाली मशीन और विभिन्न वातावरण में निर्माण की सुविधा, ग्रिपर डबल क्लैम्पिंग को अपनाता है, ड्रिल पाइप और आवरण को स्वचालित रूप से हटा दिया जा सकता है।डिवाइस उच्च दबाव परिसंचारी पानी का उपयोग करता है, और रेतीले कंकड़ गठन या अस्थिर फ्रैक्चर गठन निर्माण में डबल ट्यूब रोटरी ड्रिलिंग निर्माण पर गतिशील प्रभाव का उपयोग करता है।निर्माण के पिछले पारंपरिक तरीकों की तुलना में दक्षता अधिक है।
पूर्ण हाइड्रोलिक दबाव नियंत्रण, ठोस धड़ संरचना।उन्नत डिजाइन अवधारणाओं, निगरानी उपकरण, के लिए सुविधाजनक
ऑपरेशन, व्यावहारिक प्रदर्शन सुनिश्चित करते हैं।उपकरण मोटर को शक्ति के मुख्य स्रोत के रूप में अपनाता है, और चलने, उठने और उतरने के समय शक्ति के रूप में 18 kw के छोटे डीजल इंजन से लैस होता है।90 kw मोटर की कुल शक्ति, हेड रोटेशन की शक्ति 65 kw है, इसलिए ड्रिलिंग रिग रोटरी टोक़ एक ही प्रकार से दोगुना है, प्रभाव और उठाने की शक्ति बहुत मजबूत है, उच्च कार्य क्षमता है, और बहु-उपयोग हो सकता है, ढलान एंकरिंग इंजीनियरिंग निर्माण के साथ प्राथमिकता दें, गहरे नींव के गड्ढे, मेट्रो, सुरंग, रेलवे और राजमार्ग के लंगर निर्माण, भूवैज्ञानिक आपदा प्रबंधन और निर्माण के एक छोटे से ढेर के निर्माण में भी व्यापक रूप से उपयोग किया जा सकता है।
अभिनव अंक
1. फ्लोटिंग संरचना के चेसिस का उपयोग करें, ड्रिलिंग रिग के प्रस्थान के कोण को बदल सकते हैं और एक निश्चित सीमा में दृष्टिकोण कोण;
2. बड़े टोक़ और हाइड्रोलिक प्रभाव रोटरी पावर हेड का उपयोग करना, निर्माण के 95% से अधिक के लिए अनुकूल हो सकता है;
3. बहुआयामी कनेक्टिंग रॉड एंगल की संरचना बदल गई, त्रि-आयामी अंतरिक्ष में रिग 360 ° बना सकते हैं मनमाने ढंग से बोरहोल के कोण को बदल सकते हैं;
4. इलेक्ट्रिक मोटर और डीजल इंजन का उपयोग विभिन्न निर्माण पर्यावरण और निर्माण की स्थिति का सामना कर सकता है;
5. डबल ग्रिपर के साथ स्वचालित हथकड़ी समारोह पूरा कर सकते हैं;
6. श्रृंखला समय गति, बड़े हाइड्रोलिक फ़ीड, स्थिर और विश्वसनीय फ़ीड का उपयोग करें, जो डबल पाइप ड्रिलिंग, और निम्नलिखित पाइप ड्रिलिंग का एहसास कर सकता है।
|
ड्रिलिंग क्षमता |
|||||
|
ड्रिलिंग कोण |
ड्रिलिंग व्यास |
अंतिम छेद व्यास |
ड्रिलिंग गहराई |
टिप्पणी |
|
|
0-360º |
दीया। d ९ १०४ ११४ |
dia.150-350mm |
140-250m |
मिट्टी की परत, रेत बिस्तर, कंकड़ बिस्तर |
|
|
ड्राइव रोटेशन हेड |
|||||
|
घूमने की रफ़्तार |
फॉरवर्ड रोटेशन |
29r / मिनट |
63r / मिनट |
58r / मिनट |
126r / मिनट |
|
|
उलटा घूमना |
29r / मिनट |
63r / मिनट |
58r / मिनट |
126r / मिनट |
|
हड़ताल |
हड़ताल का दबाव |
बहे |
आवृत्ति |
प्रभाव ऊर्जा |
|
|
|
15Mpa |
117L / मिनट |
1300 बार |
450j |
|
|
अधिकतम टौर्क |
10000N.m |
||||
|
फ़ीड तंत्र |
|||||
|
फ़ीड यात्रा |
अधिकतम जोर |
अधिकतम खींच |
गति |
खींचने की गति |
|
|
3500mm |
62kn |
94kn |
4 / 16.8m / मिनट |
6 / 24m / मिनट |
|
|
क्रॉलर चेसिस |
|||||
|
त्राटक प्रयास |
100KN |
ग्राउंड बियरिंग |
0.068Mpa |
यात्रा की गति |
1.5 किमी / घंटा |
|
चढ़ने की क्षमता |
20º |
वहन करने की क्षमता |
11t |
क्रॉलर विनिर्देशन |
450 * 135 * 37 |
|
जमीन से चेसिस की ऊंचाई |
400mm |
क्रॉलर की लंबाई |
3965mm |
आउटपुट टोक़ |
1400N.m |
|
पावर मशीन |
|||||
|
डीजल इंजन |
CHANHCHAI डीजल |
18kw |
2200r / मिनट |
चलना और परिवहन |
|
|
बिजली की मोटर |
Y160M -4 |
45 + 45kw |
1480r / मिनट |
सामान्य निर्माण |
|
|
डायमेंशन और वजन |
|||||
|
आयाम और आकार |
6500 * 2200 * 2650mm |
||||
|
वजन |
10.5t |
||||
