उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| प्रकार: | कोर ड्रिलिंग रिग | शर्त: | नया |
|---|---|---|---|
| पावर टाइप: | डीज़ल | प्रयोग: | कोयला |
| वोल्टेज: | 220V / 380V | आयाम (एल * डब्ल्यू * एच): | 8492 * 2291 * 3054mm |
| वजन: | 13500kg | अधिकतम टोर्क: | 800 / 1400N * मी |
| ईंधन टैंक की क्षमता: | 340L | कंपन की आवृत्ति: | 2300min -1 |
| मुख्य पंप मैक्स.पुल-डाउन पिस्टन पुश: | 25mpa | हाइड्रोलिक तेल टैंक की क्षमता: | 450L |
| साधारण साइज़: | 50-255mm | लागू उद्योगों: | भवन निर्माण सामग्री की दुकानें, निर्माण कार्य |
| प्रमुखता देना: | हाइड्रोलिक कोर ड्रिलिंग रिग,लंगर क्रॉलर ड्रिलिंग रिग,हाइड्रोलिक क्रॉलर ड्रिलिंग मशीन |
||

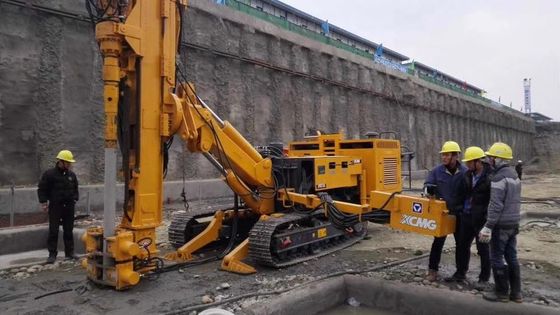

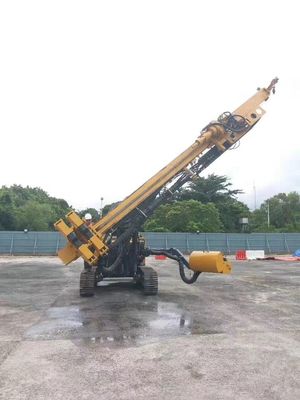

क्रॉलर मोबाइल ड्रिलिंग मशीन
उत्पाद वर्णन

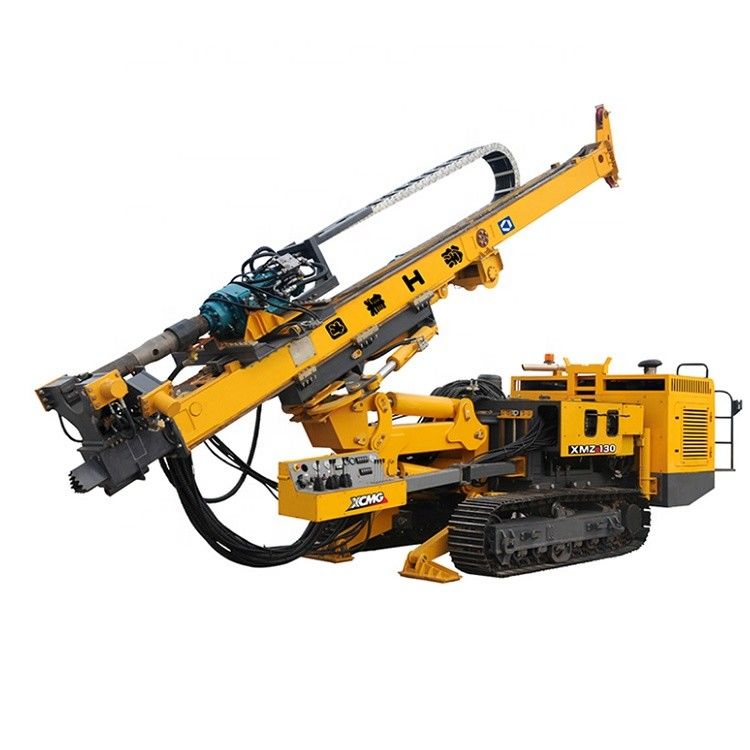

XMZ130 हाइड्रोलिक क्रॉलर एंकर ड्रिलिंग रिग को विशेष रूप से माइक्रो-पाइल्स काम के लिए डिज़ाइन किया गया है।इस रिग की विशेषता उत्कृष्ट गतिशीलता विश्वसनीयता और उच्च उत्पादकता है।सक्रिय और निष्क्रिय सुरक्षा उपकरण अधिकतम सुरक्षा सुनिश्चित कर सकते हैं और सुरक्षा की एक पूरी श्रृंखला प्रदान कर सकते हैं।यह मशीन जरूरत के अनुसार विभिन्न प्रकार से काम कर सकती है।तो इस तरह के ड्रिल रिग का उपयोग ड्रिलिंग निर्माण माइक्रो-पाइप और एंकरिंग अनुप्रयोगों के लिए किया जा सकता है।
1. ड्रिल रिग के पीछे और सामने के प्रत्येक दो हाइड्रोलिक आउट्रिगर्स हैं, आउटग्रिगर्स के साथ यह मशीन के स्तर की डिग्री को समायोजित करने के लिए आसानी से है और प्रभावी रूप से रिग शरीर की स्थिरता और छेद की सटीकता की गारंटी दे सकता है।
2. कॉम्प्लेक्स कनेक्टिंग रॉड डेरिकिंग सिस्टम को स्वतंत्रता के कई डिग्री के साथ परिवहन सुविधा प्रदान करता है, और यह संभव बनाता है कि एक संकीर्ण और छोटे कार्य क्षेत्र में भी काम कर रहा हो।
3. यह यूरो III उत्सर्जन मानक के साथ मजबूत शक्ति और अनुरूपता प्रदान करने के लिए कमिंस इलेक्ट्रिक कंट्रोल टर्बो-सुपरचार्ज इंजन को गोद लेता है।
4. यह यूरो ड्रिल HD5012 रोटरी सिर, अधिकतम को गोद लेती है।टोक़ 14100Nm हो सकता है, उच्च गति और कम गति मोड विभिन्न परत में मशीन की उच्च प्रयोज्यता प्रदान करते हैं।
5. रोटरी सिर को खींचने और खिलाने की गति को अघ मोड और धीमे मोड में बदला जा सकता है, यह अधिक दक्षता बनाता है कि जब धीमी गति में ड्रिलिंग और फहराना होता है और जब तेज मोड में लोड हो रहा है और डिस्चार्ज होता है, तो यह अधिक दक्षता बनाता है।
6. रॉड का सामान्य आकार क्लैंप के माध्यम से पारित किया जा सकता है 50 ~ 255 मिमी, क्लैंप का अधिकतम ब्रेकिंग टॉर्क 30kNm है और अधिकतम क्लैंपिंग बल 150kN है, यह कॉन्फ़िगरेशन आसानी से सामान्य प्रोजेक्ट की मांग को पूरा कर सकता है।
उत्पाद मापदंडों
| विवरण | इकाई | डेटा | ||
|---|---|---|---|---|
| यन्त्र | नमूना | QSB6.7-C170 | ||
| रेटेड शक्ति / गति | किलोवाट | 129 / 2200r / मिनट | ||
| मैक्स।टोक़ | N · m | 800/1400 | ||
| ईंधन टैंक की क्षमता | एल | 340 | ||
| रोटरी सिर | नमूना | यूरो ड्रिल HD5012 | ||
| कम संचालन | मैक्स।टोक़ | N · m | 14100 | |
| रोटरी गति | आर / मिनट | 39 | ||
| तेजी से ऑपरेशन | मैक्स।टोक़ | N · m | 7050 | |
| रोटरी गति | आर / मिनट | 78 | ||
| कंपन शक्ति | N · m | 650 | ||
| कंपन की आवृत्ति | मिनट-1 | 2300 | ||
| हाइड्रॉलिक सिस्टम | मुख्य पंप मैक्स।पुल-डाउन पिस्टन पुश | MPA | 25 | |
| मुख्य पंप | एल / मिनट | 176 + 129 | ||
| सहायक पंप | एल / मिनट | 43 | ||
| हाइड्रोलिक तेल टैंक की क्षमता | एल | 450 | ||
| लहराएँ और खिलाएँ प्रणाली |
फ़ीड प्रकार | जैक | ||
| फ़ीड स्ट्रोक | मिमी | 4714 | ||
| अधिकतम लहरा खींच | केएन | 100 | ||
| अधिकतम फ़ीड बल | केएन | 50 | ||
| अधिकतम लहरा पुल की गति | मीटर / मिनट | 12.4 | ||
| अधिकतम फ़ीड गति | मीटर / मिनट | 25.6 | ||
| चरखी | लाइन पुल (पहली परत) | केएन | 20 | |
| अधिकतम रस्सी की गति | मीटर / मिनट | 30 | ||
| रस्सी का व्यास | मिमी | 12 | ||
| रस्सी की क्षमता | म | 50 | ||
| हवाई जहाज के पहिये | यात्रा की गति | किमी / घंटा | 3.5 | |
| मैक्स।समग्र इकाई के जलवायु ढाल | % | 36 | ||
| ट्रैक की चौड़ाई | मिमी | 400 | ||
| कुल चौड़ाई | मिमी | 2250 | ||
| पूरी लंबाई | मिमी | 3040 | ||
| औसत जमीन का दबाव | किलो पास्कल | 73 | ||
| clamps | साधारण साइज़ | मिमी | 50-255 | |
| अधिकतम क्लैंपिंग बल | केएन | 150 | ||
| अधिकतम ब्रेकिंग टॉर्क | केएन · m | 30 | ||
| परिवहन की स्थिति में आयाम (L × W × H) | मिमी | 8492 × 2291 × 3054 | ||
| समग्र इकाई का वजन (मानक विन्यास) | किलोग्राम | 13500 | ||
