| ब्रांड नाम: | OEM |
| मूक: | एक सेट |
| कीमत: | negotiable |
| भुगतान की शर्तें: | टी / टी, एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की योग्यता: | विस्तृत उद्धरण के आधार पर |
GXYB पंप-मशीन इंटीग्रेटेड इंजीनियरिंग सर्वे रिग, ड्रिलिंग रिग मशीन
उत्पाद वर्णन:
GXYB श्रृंखला पंप-मशीन एकीकृत इंजीनियरिंग सर्वेक्षण रिग इंजीनियरिंग भूवैज्ञानिक सर्वेक्षण के लिए उपयुक्त है, ठोस जमा का सामान्य सर्वेक्षण, ब्लास्ट होल (प्रभावों से लैस किया जा सकता है), विभिन्न के लिए निरीक्षण छेद कंक्रीट संरचनाओं, माइक्रो पाइल ड्रिलिंग, डैम ग्राउटिंग ड्रिलिंग, छोटे पानी के कुएं बोरिंग, मिट्टी के लंगर की ड्रिलिंग छेद।गठन के आधार पर, ड्रिल बिट्स जैसे कार्बाइड, डायमंड, और बरमा का उपयोग ड्रिलिंग के लिए किया जा सकता है।
मुख्य विशेषता:
1. पंप-मशीन एकीकृत संरचना साइट के क्षेत्र को कम करती है, एक बिजली इंजन को कम करती है, बचत करती है ऊर्जा, और आर्थिक लागत को कम करता है।
2. उच्च इनपुट शक्ति, बड़े उत्पादन टोक़ और मजबूत ड्रिलिंग क्षमता;
3. हाइड्रोलिक फ़ीड संरचना के साथ;
4. हाइड्रोलिक चलती डिवाइस का उपयोग उद्घाटन (ए, बी, सी कॉन्फ़िगरेशन) करने के लिए किया जाता है;
5. उच्च गति मॉडल हार्ड रॉक संरचनाओं में हीरे की ड्रिलिंग के लिए उपयुक्त है;
6. रस्सा संरचना से सुसज्जित या मजबूत गतिशीलता के साथ ट्रैक चेसिस पर लोड;
7. कॉम्पैक्ट संरचना, छोटे आकार, हल्के वजन, सुविधाजनक disassembly और विधानसभा;
8. कई चर गति चरण हैं, और प्रक्रिया अनुकूलन क्षमता मजबूत है;
9.हेयरिंग डिवाइस, कम श्रम तीव्रता और सुरक्षा जब दुर्घटनाओं को संभालना और ड्रिल पाइप को अनलोड करना;
10. पहाड़ी और पहाड़ी अभियानों पर लागू किया जा सकता है।
तकनीकी पैमाने:
| नमूना | GXYB -1 | GXYB -1 ए | GXYB -1 बी | GXYB-1C | GXYB-1CQ |
| कार्यक्षेत्र दस्ता गति | फॉरवर्ड: 61,163,338,654r / मिनट | फॉरवर्ड: 82,220,465,883r / मिनट | |||
| उल्टा: 45r / मिनट | उल्टा: 61R / मिनट | ||||
| आयाम (लंबाई x चौड़ाई x ऊँचाई) | 1400 × 1000 × 1500 | 1780 × 780 × 1520mm | |||
| वजन (बिजली को छोड़कर) | 500 किलो | 650kg | |||
| द ओपनिंग वे | अलग सोच | पावर हेड हाइड्रॉलिक मूव्ड बैकवर्ड | |||
| ड्रिल पाइप क्लैंपिंग विधि | बॉल कैसेट | हाइड्रोलिक चक | बॉल कैसेट | ||
| ड्रिलिंग व्यास | 150 मिमी, 75 मिमी | ||||
| ड्रिलिंग गहराई | 30 मीटर, 150 मीटर | ||||
| ड्रिलिंग झुकाव | 0-360 ° | ||||
| आघात | 500 मिमी | ||||
| मूल्यांकन दबाव | 20KN | ||||
| रेटेड भारोत्तोलन बल | 25KN | ||||
| ऊर्ध्वाधर दस्ता टोक़ | 1200N · मीटर | ||||
| उत्थापन क्षमता | 15KN | ||||
| वायर रोप की लिफ्टिंग स्पीड | 0.22,0.95,1.95,5.3m / s | ||||
| तार रस्सी व्यास | 9.3mm | ||||
| रस्सी की क्षमता | 35m | ||||
| पंप प्रकार | क्षैतिज एकल-सिलेंडर डबल-अभिनय | ||||
| अधिकतम पंप प्रवाह | 104L / मिनट | ||||
| पानी पंप के अधिकतम स्वीकार्य दबाव | 1.2MPa | ||||
| पानी पंप के काम का दबाव | 0.7MPa | ||||
| पंप स्ट्रोक टाइम्स | 132min -1 | ||||
| पंप सिलेंडर लाइनर व्यास | 80mm | ||||
| पानी पंप पिस्टन स्ट्रोक | 100mm | ||||
| डीजल इंजन पावर और स्पीड | डीजल इंजन S1100M, 11KW, 2200r / मिनट | ||||
| मोटर पावर और गति | इलेक्ट्रिक मोटर Y160M-4,11KW, 1500r / मिनट | ||||

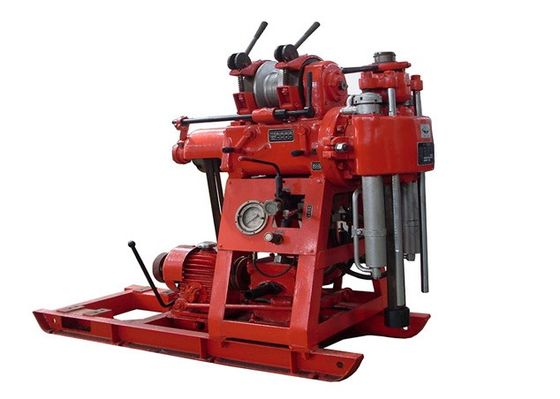

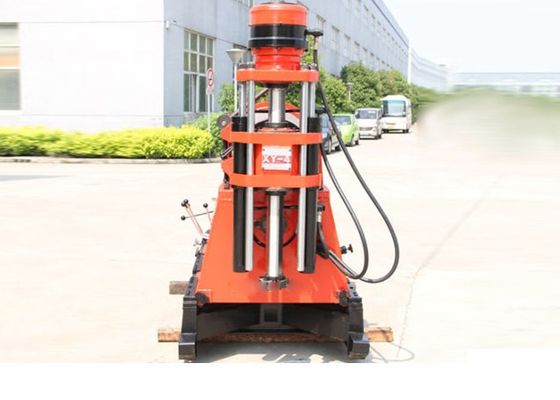

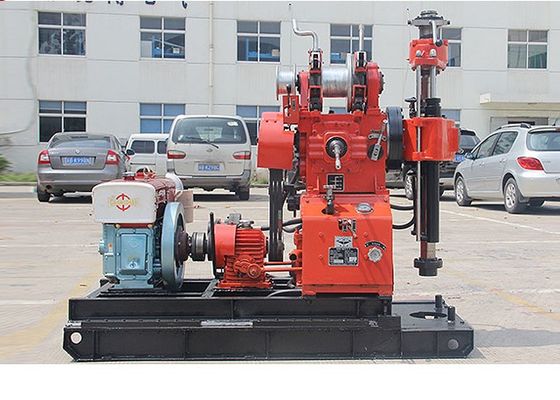

उत्पाद विवरण तस्वीर:
